Клапаны дыхательные со встроенным огнепреградителем

Клапаны дыхательные со встроенным огнепреградителем как решение проблемы паровых потерь

На любом нефтехимическом терминале или складе горюче-смазочных материалов главный враг эффективности - это не сам продукт, а его неконтролируемое испарение. Малые и большие «дыхания» резервуаров приводят к потерям продукта первого-второго сорта, которые исчисляются десятками тысяч рублей в год на одном вертикальном стальном резервуаре (РВС). Клапаны дыхательные со встроенным огнепреградителем превращают неизбежный физический процесс газообмена в контролируемую, безопасную и экономически просчитанную процедуру, совмещая две критически важные функции - регулирование давления и пламегашение - в едином корпусе.

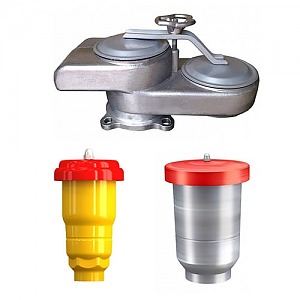

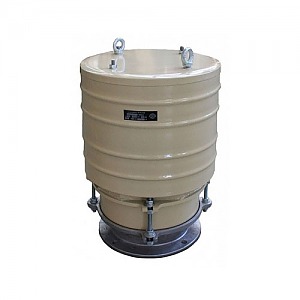

Когда ко мне обращаются главные инженеры резервуарных парков с жалобами на то, что мембранные клапаны постоянно обмерзают или что совмещенная конструкция не держит калибровку после двух сезонов, я всегда задаю один и тот же вопрос: «Вы подбирали клапан по минимальной цене или по совокупной стоимости владения?» Разница в подходе определяет, будет ли узел работать безотказно в течение пяти лет или вы будете менять тарелки каждую весну. Современный клапан дыхательный со встроенным огнепреградителем - это инженерный узел, требующий понимания газодинамики и термодинамики процесса.

Физический смысл работы встроенного огнепреградителя в дыхательном клапане

Встроенный огнепреградитель не является простой сеткой или фильтром - это прецизионная кассета, которая гасит фронт пламени за счет интенсивного теплоотвода в каналах малого диаметра. Принципиальное отличие интегрированной конструкции от раздельной установки на патрубке заключается в том, что пламегасящий элемент расположен непосредственно в проходном сечении клапана, и газовоздушная смесь, выбрасываемая при выдохе, охлаждается ниже температуры воспламенения еще до контакта с атмосферным воздухом.

На основе моего опыта, отмечу, что ключевая ошибка при выборе - игнорирование соотношения площади огнепреграждающей кассеты к условному проходу клапана. Если производитель в погоне за компактностью заужает сечение кассеты, то на режимах пикового выдоха возникает дополнительное гидравлическое сопротивление, которое не учитывается в паспортной пропускной способности. Итог: клапан не стравливает избыточное давление расчетным образом, и понтон или плавающая крыша получают динамический удар.

Теплообмен в узких пламегасящих каналах подчиняется критерию Пекле: как только диаметр единичного канала становится меньше критического (гасящего) расстояния для конкретного горючего вещества, распространение пламени становится физически невозможным. Именно поэтому при заказе клапана дыхательного со встроенным огнепреградителем критически важно указывать не просто группу горючести, а конкретный класс взрывоопасной смеси по ГОСТ 30852.11-2002. Например, для водорода (категория IIC) требуется кассета с существенно меньшим эквивалентным диаметром канала, чем для пропана (IIA), и это прямо влияет на массогабаритные характеристики и стоимость узла.

Категория взрывоопасной смеси	Пример вещества	Критический диаметр пламегасящего канала, мм	Рекомендуемый тип кассеты огнепреградителя
IIA	Пропан, бензин	0,7-,9	Ленточная, гофрированная
IIB	Этилен, сероводород	0,5-,7	Мелкогофрированная, зернистая
IIC	Водород, ацетилен	0,2-,3	Специальная зернистая или металлокерамика

Расчет пропускной способности дыхательного клапана со встроенным огнепреградителем

Проектный расчет пропускной способности дыхательной арматуры - это не абстрактная цифра в техническом задании, а гарантия, что при аварийном сливе или резком охлаждении корпус резервуара не сложится под атмосферным давлением. Для клапанов дыхательных со встроенным огнепреградителем методика расчета усложняется ровно на величину дополнительного гидравлического сопротивления пламегасящей кассеты ΔPк. Итоговое проходное сечение должно обеспечивать расход газовой фазы при суммарном перепаде давления на тарелке и на кассете не более чем 10% от номинала срабатывания клапана.

Практический случай из моей практики: на резервуаре РВС-500 с бензином АИ-95 был смонтирован клапан с интегрированным огнепреградителем, у которого заявленная производителем пропускная способность на выдох составляла 2 000 м³/ч. Однако при пусконаладке выяснилось, что эта цифра была получена на стенде без учета кассеты, а с установленной кассетой реальный расход упал до 1 650 м³/ч, что при экстренном газообразовании создало риск превышения давления в газовом пространстве на 12%. Проблему решили заменой кассеты на модель с увеличенной площадью фильтрации.

Влияние климатических факторов на работоспособность дыхательного огнепреградителя

Важный нюанс, который часто упускают при эксплуатации - сезонная деградация пропускной способности пламегасящих каналов из-за кристаллизации влаги и отложения тяжелых парафинистых фракций. В условиях резко континентального климата с перепадами от −45 до +35 °С кассета встроенного огнепреградителя без системы обогрева или хотя бы утепленного корпуса становится точкой отказа всей дыхательной системы уже через два месяца зимней эксплуатации. Решение - применение кассет с электрообогревом, интегрированных в корпус, с автоматическим включением по сигналу датчика дифференциального давления.

Критически важно, чтобы материал кассеты клапана дыхательного со встроенным огнепреградителем обладал коррозионной стойкостью не только к атмосферной влаге, но и к химически агрессивному конденсату, который образуется при охлаждении паров сернистых нефтей. Алюминиевая лента без анодирования в парах меркаптанов выходит из строя за полгода; коррозионностойкая сталь 12Х18Н10Т или сплав ХН78Т дают ресурс от пяти лет.

Сравнение раздельной и совмещенной компоновки дыхательного оборудования

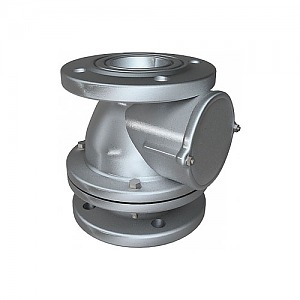

На рынке представлены два принципиальных подхода: установка отдельно стоящего огнепреградителя на патрубке перед дыхательным клапаном и применение дыхательного клапана со встроенным огнепреградителем в моноблочном исполнении. С точки зрения монтажа, первый вариант кажется проще, однако совокупная высота установки и количество фланцевых разъемов увеличиваются вдвое, что прямо пропорционально повышает вероятность негерметичности и усложняет обслуживание на высоте.

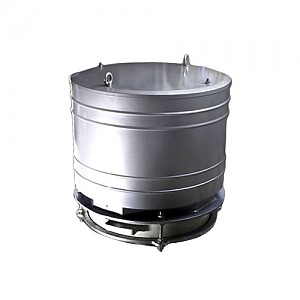

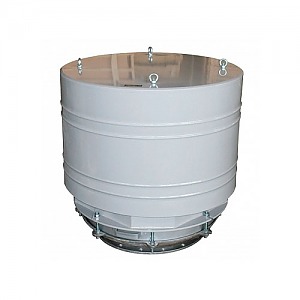

Совмещенная конструкция, напротив, минимизирует количество разъемных соединений и обеспечивает компактность, критически важную при размещении на эксплуатируемых кровлях, где высота горловины люка строго регламентирована проектом. Кроме того, тепловая инерция моноблочного корпуса выше, что снижает скорость образования ледяных пробок в ночное время. Ремонтопригодность моноблочной конструкции достигается за счет съемной кассеты, которая обслуживается без демонтажа корпуса клапана с патрубка РВС.

Ключевой критерий, по которому я всегда определяю качество изготовления клапана дыхательного со встроенным огнепреградителем - это материал и геометрия седла тарелки. Плоское седло из нержавеющей стали с притиркой по кольцу гарантирует герметичность класса А по ГОСТ Р 54810-2011, а литая чугунная поверхность без механической обработки дает утечки уже на этапе предпродажных испытаний. Требуйте протокол стендовых испытаний на плотность с указанием фактической утечки, а не просто паспортную запись.

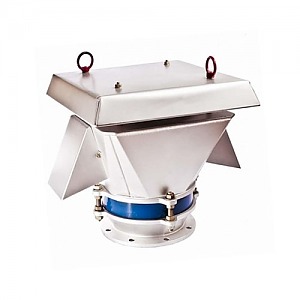

Критерий сравнения	Раздельная компоновка (огнепреградитель + КДМ)	Совмещенный дыхательный клапан со встроенным огнепреградителем
Количество фланцевых соединений	4-6	2
Строительная высота, мм	1 200-1 600	600-900
Периодичность чистки кассеты, мес.	3-4	4-6 (при наличии обогрева)
Суммарное гидравлическое сопротивление, % от номинала	8-12	5-8
Стоимость монтажа на эксплуатируемой кровле, чел.-ч	18-24	8-12

Требования нормативной документации к клапанам дыхательным со встроенным огнепреградителем

Нормативная база для данного типа оборудования включает несколько документов, и игнорирование хотя бы одного из них ведет к предписаниям Ростехнадзора. Базовым стандартом является ГОСТ Р 55681-2013, который устанавливает требования к нефтяным резервуарам и их дыхательной арматуре, включая обязательное оснащение резервуаров с легковоспламеняющимися жидкостями (ЛВЖ) огнепреграждающими устройствами. Стандарт ГОСТ 31847-2012 классифицирует огнепреградители сухие по типу пламегасящего элемента и устанавливает методику проверки огнестойкости в течение не менее двух часов воздействия пламени.

С точки зрения сертификации, клапан дыхательный со встроенным огнепреградителем должен иметь два документа: сертификат соответствия требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» и сертификат о взрывозащите по ТР ТС 012/2011 с маркировкой Ex по ГОСТ 31441.1-2011. Отсутствие маркировки взрывозащиты на корпусе - прямое нарушение, которое при проверке влечет остановку эксплуатации резервуара.

Алгоритм выбора дыхательного клапана со встроенным пламегасителем

Шаг первый. Определите ожидаемый расход газовой фазы на вдох и выдох, исходя из максимальной производительности насосов откачки, скорости наполнения и максимального температурного перепада. Умножьте расчетный расход на коэффициент запаса 1,2 для учета нестационарных режимов.

Шаг второй. Идентифицируйте категорию взрывоопасной смеси паров хранимого продукта. Для сырой нефти с высоким газовым фактором или для бензиновых фракций, как правило, достаточно группы IIА, однако если в технологической карте значится водородсодержащий газ (ВСГ), требуется группа IIC. Ошибка на этом шаге делает любую, даже самую дорогую кассету бесполезной.

Шаг третий. Выберите конструкционный материал. Для сернистых и высокосернистых сред, характерных для большинства нефтеперерабатывающих заводов, корпус и тарельчатый узел должны выполняться из стали 12Х18Н10Т либо 10Х17Н13М2Т. Для товарных парков светлых нефтепродуктов допустима углеродистая сталь с обязательным внутренним антистатическим покрытием.

Шаг четвертый. Проверьте наличие системы обогрева пламегасящей кассеты или, как минимум, конструктивной возможности ее дооснащения. Если резервуарный парк расположен в зоне с продолжительностью периода отрицательных температур более трех месяцев, обогрев становится не опцией, а обязательным условием безаварийной работы.

Шаг пятый. Запросите у поставщика протоколы заводских испытаний на пропускную способность именно в сборе - клапан плюс кассета. Ориентируйтесь на кривую зависимости расхода от перепада давления, а не на единственную паспортную точку при 75% открытия тарелки, которая, как правило, малосодержательна.

Эксплуатационная надежность и техническое обслуживание дыхательного огнепреградителя

Ресурс клапана дыхательного со встроенным огнепреградителем до капитального ремонта определяется не столько качеством металла, сколько дисциплиной проведения регламентных работ. В соответствии с руководством по эксплуатации, периодичность осмотра пламегасящей кассеты составляет от одного до трех месяцев в зависимости от интенсивности парообразования и чистоты хранимой среды. Первый признак загрязнения кассеты - увеличение времени срабатывания клапана на выдох и появление характерного высокочастотного свиста при наполнении резервуара.

Из личного опыта: на одном из распределительных нефтебаз с резервуарным парком из десяти РВС-200 мы внедрили практику визуального контроля кассет через лючок с борсокопом без демонтажа клапана. Это решение сократило время ревизии одного узла с сорока до пятнадцати минут и позволило увеличить межремонтный интервал с двух до трех месяцев без потери безопасности. Инвестиция в модернизацию лючков окупилась за четыре месяца за счет снижения затрат на работу автогидроподъемника.

Промывка кассеты должна производиться только в технологических жидкостях, рекомендованных производителем. Использование дизельного топлива с последующей продувкой сжатым воздухом недопустимо для кассет из алюминиевой ленты - микроцарапины от твердых частиц сажи изменяют эквивалентный диаметр канала и делают огнепреградитель непредсказуемым в работе. Допустимый метод - ультразвуковая ванна с водным моющим раствором при температуре 60 °С с последующей сушкой при 80-90 °С не менее двух часов.

Совместимость дыхательной арматуры со встроенным пламегасителем и предохранительным гидравлическим клапаном

Правила промышленной безопасности требуют дублирования дыхательной арматуры. На резервуарах с понтоном и без него клапаны дыхательные со встроенным огнепреградителем должны работать в паре с предохранительным гидравлическим клапаном (КПГ). Гидроклапан выполняет функцию аварийного сброса и вакуумирования при полном отказе основной дыхательной системы. Важно, чтобы настройка гидроклапана была согласована с уставками механического клапана: давление срабатывания гидроклапана должно быть на 5-10% выше давления полного открытия тарелки механического клапана, но не превышать несущую способность корпуса резервуара.

При монтаже дыхательного клапана со встроенным огнепреградителем параллельно с КПГ необходимо обеспечить раздельный подход к пламегашению на каждом из патрубков. Нельзя устанавливать один общий огнепреградитель на коллектор, объединяющий выходы клапана и гидрозатвора - при срабатывании гидроклапана горячие пары могут байпасировать пламегасящий элемент механического клапана и создать взрывоопасную зону в непосредственной близости от кровли.

Ключевые критерии выбора клапанов дыхательных со встроенным огнепреградителем для промышленной эксплуатации

Резюмируя пятнадцатилетний опыт подбора, испытаний и пусконаладки дыхательной арматуры, сформулирую главный принцип: экономия на качестве клапана дыхательного со встроенным огнепреградителем - это отложенная авария. Если вы выбираете между тремя коммерческими предложениями, смотрите не на цену в счете, а на следующие параметры: полноту комплекта разрешительной документации, наличие протокола совмещенных испытаний клапана и кассеты, химический состав заготовки корпуса по сертификату плавки и гарантийный срок, который прямо пропорционален уверенности производителя в своем изделии. Надежный поставщик всегда предлагает не просто коробочный продукт, а комплексную услугу: профессиональный расчет пропускной способности для конкретного резервуара, проверку совместимости материалов с хранимой средой и оперативную техническую поддержку.
